(21)申请号 202020874741.3

(22)申请日 2020.05.22

(73)专利权人 深圳市至臻精密股份有限公司

地址 518105 广东省深圳市宝安区燕罗街

道燕川社区燕罗公路156号19栋101

一、二、三层

(72)发明人 龙树军

(74)专利代理机构 重庆百润洪知识产权代理有

限公司 50219

代理人 张建斌

(51)Int.Cl.

F28D 15/04 (2006.01)

F28F 9/18 (2006.01)

(54)实用新型名称

一种含有注液口结构的均温板

(57)摘要

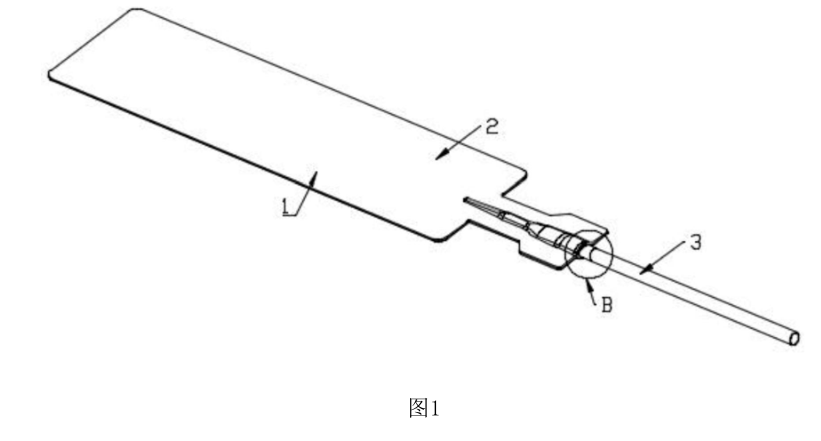

本实用新型涉及均温板技术领域，具体涉及一种含有注液口结构的均温板；包括均温板上盖体、均温板下盖体和注液管；均温板上盖体和均温板下盖体的注液端部开设有相互配合的半锥形注液口结构，半锥形注液口结构由外向内孔径逐渐收缩；均温板上盖体、均温板下盖体的注液端部形成的半锥形注液口结构内插接有与之相配合的注液管，半锥形注液口结构由外向内依次包括：注液管插入导向区域、注液管焊接区域、注液管导向区、注液管固定区、注液针头导向区、注液针定位区和注液通道；本实用新型不仅能使得注液口成形产生的应力变小，保证蚀刻区域不会受应力影响变形和凹陷；再者，注液口结构更改后，插注液管、装银焊圈、高周波焊接可以实现自动化生产。
